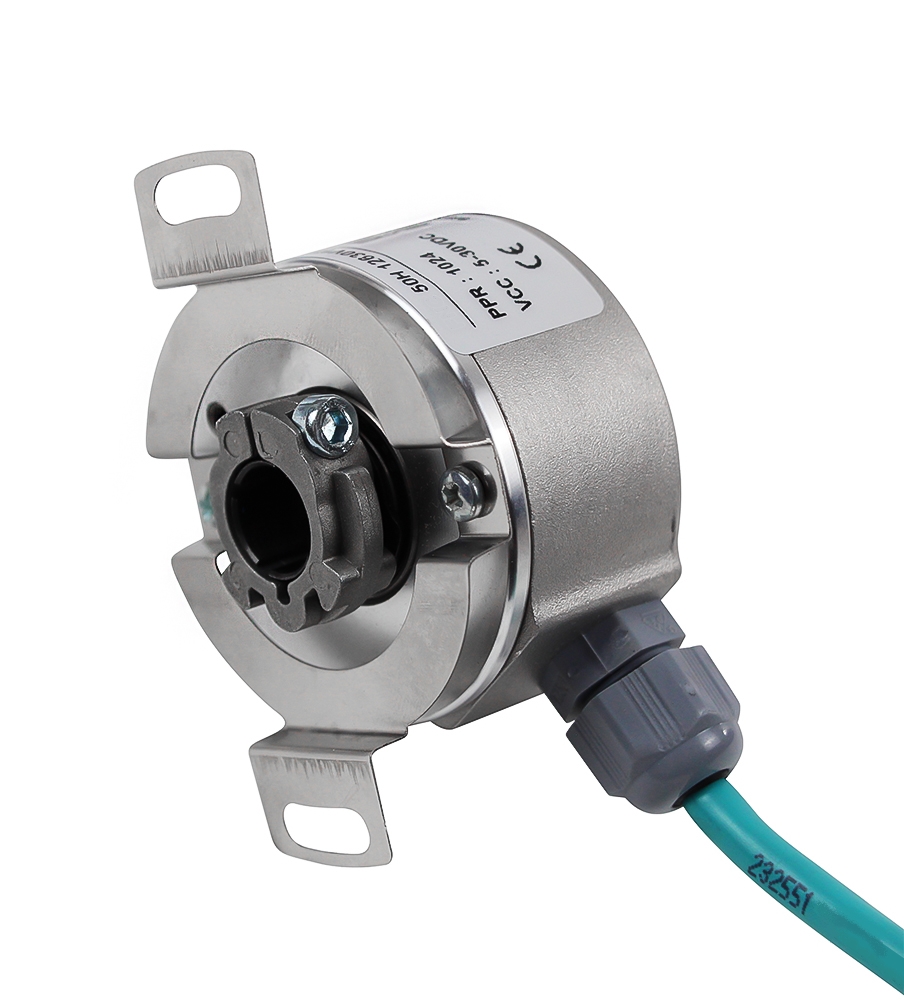

Codificador incremental con soporte de par Alimentación UB=4,75 – 30 VCC, Frecuencia de impulso máxima=< 300 kHz Velocidad máxima=5000 min-1, Señales de salida=90° desplazadas A y B, Pulsos por revolución=1024, Rango de temperatura=-20 °C - +85 °C Clase de protección=IP65, Cable de conexión=2 m, Orificio 14 mm, Si se pide con motor, el codificador también se puede entregar montado. Por favor seleccione la versión. ¡Todas las fotos de los productos son ejemplos sin compromiso! Reservados los cambios técnicos.
Codificador incremental con brida de montaje Alimentación UB=5 – 24 VCC, Frecuencia de impulso máxima=≤ 100 kHz Velocidad máxima=6000 min-1, Señales de salida=A90°B Pulsos por revolución=1 – 64, Rango de temperatura=-30 °C – +80 °C Nivel de señal=U alto ≥ UB – 0,7 V @ Llast ≤ 10 mA, U bajo ≤ 0,7 V @ L carga ≤ 10 mA Capacidad de carga de las salidas=≤ 30 mA @ UB=5 VDC ≤ 20 mA @ UB=24 VDC Interfaz Interfaz=HTL (Push-Pull), Evaluaciones externas=NPN, PNP Cable de conexión=revestimiento de PUR 4x0,14 mm2 apantallado, Longitud del cable=estándar 2 m Certificados=CE, RoHs Seleccione el tamaño de la brida. ¡Todas las fotos de los productos son ejemplos sin compromiso! Reservados los cambios técnicos.
Fuente de alimentación Ub=5 - 24 V CC, Frecuencia de pulso máxima (kHz)=≤ 100, Velocidad máxima (rpm)=6.000 (1.024 pulsos), 3.000 (2.048 pulsos), Señales de salida=A+B, -AB/90°, Impulsos/revolución=1 - 2.048, Interfaz=HTL (Push-Pull), TTL, Rango de temperatura=-30°C a +80°C, Evaluaciones externas=NPN, PNP, RS422, Clase de protección=estándar IP55, Cable de conexión Chaqueta PUR 6 x 0,14 blindada, Certificados=CE, Seleccione el tamaño de la brida. ¡Todas las fotos de los productos son ejemplos sin compromiso! Reservados los cambios técnicos.
Codificador incremental con brida de montaje Alimentación UB=5 – 24 VCC, Frecuencia de impulso máxima=≤ 100 kHz Velocidad máxima=6000 min-1, Señales de salida=A90°B Pulsos por revolución=1 – 64, Rango de temperatura=-30 °C – +80 °C Nivel de señal=U alto ≥ UB – 0,7 V @ Llast ≤ 10 mA, U bajo ≤ 0,7 V @ L carga ≤ 10 mA Capacidad de carga de las salidas=≤ 30 mA @ UB=5 VDC ≤ 20 mA @ UB=24 VDC Interfaz Interfaz=HTL (Push-Pull), Evaluaciones externas=NPN, PNP Cable de conexión=revestimiento de PUR 4x0,14 mm2 apantallado, Longitud del cable=estándar 2 m Certificados=CE, RoHs Seleccione el tamaño de la brida. ¡Todas las fotos de los productos son ejemplos sin compromiso! Reservados los cambios técnicos.
Codificador incremental con brida de montaje Alimentación UB=5 – 24 VCC, Frecuencia de impulso máxima=≤ 100 kHz Velocidad máxima=6000 min-1, Señales de salida=A90°B Pulsos por revolución=1 – 64, Rango de temperatura=-30 °C – +80 °C Nivel de señal=U alto ≥ UB – 0,7 V @ Llast ≤ 10 mA, U bajo ≤ 0,7 V @ L carga ≤ 10 mA Capacidad de carga de las salidas=≤ 30 mA @ UB=5 VDC ≤ 20 mA @ UB=24 VDC Interfaz Interfaz=HTL (Push-Pull), Evaluaciones externas=NPN, PNP Cable de conexión=revestimiento de PUR 4x0,14 mm2 apantallado, Longitud del cable=estándar 2 m Certificados=CE, RoHs Seleccione el tamaño de la brida. ¡Todas las fotos de los productos son ejemplos sin compromiso! Reservados los cambios técnicos.
Codificador incremental con brida de montaje Alimentación UB=5 – 24 VCC, Frecuencia de impulso máxima=≤ 100 kHz Velocidad máxima=6000 min-1, Señales de salida=A90°B Pulsos por revolución=1 – 64, Rango de temperatura=-30 °C – +80 °C Nivel de señal=U alto ≥ UB – 0,7 V @ Llast ≤ 10 mA, U bajo ≤ 0,7 V @ L carga ≤ 10 mA Capacidad de carga de las salidas=≤ 30 mA @ UB=5 VDC ≤ 20 mA @ UB=24 VDC Interfaz Interfaz=HTL (Push-Pull), Evaluaciones externas=NPN, PNP Cable de conexión=revestimiento de PUR 4x0,14 mm2 apantallado, Longitud del cable=estándar 2 m Certificados=CE, RoHs Seleccione el tamaño de la brida. ¡Todas las fotos de los productos son ejemplos sin compromiso! Reservados los cambios técnicos.
Codificador incremental con brida de montaje Alimentación UB=5 – 24 VCC, Frecuencia de impulso máxima=≤ 100 kHz Velocidad máxima=6000 min-1, Señales de salida=A90°B Pulsos por revolución=1 – 64, Rango de temperatura=-30 °C – +80 °C Nivel de señal=U alto ≥ UB – 0,7 V @ Llast ≤ 10 mA, U bajo ≤ 0,7 V @ L carga ≤ 10 mA Capacidad de carga de las salidas=≤ 30 mA @ UB=5 VDC ≤ 20 mA @ UB=24 VDC Interfaz Interfaz=HTL (Push-Pull), Evaluaciones externas=NPN, PNP Cable de conexión=revestimiento de PUR 4x0,14 mm2 apantallado, Longitud del cable=estándar 2 m Certificados=CE, RoHs Seleccione el tamaño de la brida. ¡Todas las fotos de los productos son ejemplos sin compromiso! Reservados los cambios técnicos.
Codificador incremental con brida de montaje Alimentación UB=5 – 24 VCC, Frecuencia de impulso máxima=≤ 100 kHz Velocidad máxima=6000 min-1, Señales de salida=A90°B Pulsos por revolución=1 – 64, Rango de temperatura=-30 °C – +80 °C Nivel de señal=U alto ≥ UB – 0,7 V @ Llast ≤ 10 mA, U bajo ≤ 0,7 V @ L carga ≤ 10 mA Capacidad de carga de las salidas=≤ 30 mA @ UB=5 VDC ≤ 20 mA @ UB=24 VDC Interfaz=HTL (Push-Pull), Evaluaciones externas=NPN, PNP Cable de conexión=revestimiento de PUR 4x0,14 mm2 apantallado, Longitud del cable=estándar 2 m Certificados=CE, RoHs Seleccione el tamaño de la brida. ¡Todas las fotos de los productos son ejemplos sin compromiso! Reservados los cambios técnicos.
Fuente de alimentación Ub=5 - 24 V CC, Frecuencia de pulso máxima (kHz)=≤ 100, Velocidad máxima (rpm)=6.000 (1.024 pulsos), 3.000 (2.048 pulsos), Señales de salida=A+B, -AB/90°, Impulsos/revolución=1 - 2.048, Interfaz=HTL (Push-Pull), TTL, Rango de temperatura=-30°C a +80°C, Evaluaciones externas=NPN, PNP, RS422, Clase de protección=estándar IP55, Cable de conexión Chaqueta PUR 6 x 0,14 blindada, Certificados=CE, Seleccione el tamaño de la brida. ¡Todas las fotos de los productos son ejemplos sin compromiso! Reservados los cambios técnicos.
Fuente de alimentación Ub=5 - 24 V CC, Frecuencia de pulso máxima (kHz)=≤ 100, Velocidad máxima (rpm)=6.000 (1.024 pulsos), 3.000 (2.048 pulsos), Señales de salida=A+B, -AB/90°, Impulsos/revolución=1 - 2.048, Interfaz=HTL (Push-Pull), TTL, Rango de temperatura=-30°C a +80°C, Evaluaciones externas=NPN, PNP, RS422, Clase de protección=estándar IP55, Cable de conexión Chaqueta PUR 6 x 0,14 blindada, Certificados=CE, Seleccione el tamaño de la brida. ¡Todas las fotos de los productos son ejemplos sin compromiso! Reservados los cambios técnicos.
Fuente de alimentación Ub=5 - 24 V CC, Frecuencia de pulso máxima (kHz)=≤ 100, Velocidad máxima (rpm)=6.000 (1.024 pulsos), 3.000 (2.048 pulsos), Señales de salida=A+B, -AB/90°, Impulsos/revolución=1 - 2.048, Interfaz=HTL (Push-Pull), TTL, Rango de temperatura=-30°C a +80°C, Evaluaciones externas=NPN, PNP, RS422, Clase de protección=estándar IP55, Cable de conexión Chaqueta PUR 6 x 0,14 blindada, Certificados=CE, Seleccione el tamaño de la brida. ¡Todas las fotos de los productos son ejemplos sin compromiso! Reservados los cambios técnicos.
Fuente de alimentación Ub=5 - 24 V CC, Frecuencia de pulso máxima (kHz)=≤ 100, Velocidad máxima (rpm)=6.000 (1.024 pulsos), 3.000 (2.048 pulsos), Señales de salida=A+B, -AB/90°, Impulsos/revolución=1 - 2.048, Interfaz=HTL (Push-Pull), TTL, Rango de temperatura=-30°C a +80°C, Evaluaciones externas=NPN, PNP, RS422, Clase de protección=estándar IP55, Cable de conexión Chaqueta PUR 6 x 0,14 blindada, Certificados=CE, Seleccione el tamaño de la brida. ¡Todas las fotos de los productos son ejemplos sin compromiso! Reservados los cambios técnicos.
Fuente de alimentación Ub=5 - 24 V CC, Frecuencia de pulso máxima (kHz)=≤ 100, Velocidad máxima (rpm)=6.000 (1.024 pulsos), 3.000 (2.048 pulsos), Señales de salida=A+B, -AB/90°, Impulsos/revolución=1 - 2.048, Interfaz=HTL (Push-Pull), TTL, Rango de temperatura=-30°C a +80°C, Evaluaciones externas=NPN, PNP, RS422, Clase de protección=estándar IP55, Cable de conexión Chaqueta PUR 6 x 0,14 blindada, Certificados=CE, Seleccione el tamaño de la brida. ¡Todas las fotos de los productos son ejemplos sin compromiso! Reservados los cambios técnicos.
Fuente de alimentación Ub=5 - 24 V CC, Frecuencia de pulso máxima (kHz)=≤ 100, Velocidad máxima (rpm)=6.000 (1.024 pulsos), 3.000 (2.048 pulsos), Señales de salida=A+B, -AB/90°, Impulsos/revolución=1 - 2.048, Interfaz=HTL (Push-Pull), TTL, Rango de temperatura=-30°C a +80°C, Evaluaciones externas=NPN, PNP, RS422, Clase de protección=estándar IP55, Cable de conexión Chaqueta PUR 6 x 0,14 blindada, Certificados=CE, Seleccione el tamaño de la brida. ¡Todas las fotos de los productos son ejemplos sin compromiso! Reservados los cambios técnicos.
Fuente de alimentación Ub= 5 - 24 V CC, Frecuencia de pulso máxima (kHz)= ≤ 100, Velocidad máxima (RPM)= 6000 (1024 pulsos), 3000 (2048 pulsos), Señales de salida=A+B, -AB/90°, Impulsos/Revolución= 1 - 2.048, Interfaz= HTL (push-pull), TTL, Rango de temperatura= -30°C a +80°C, Evaluaciones externas= NPN, PNP, RS422, Clase de protección= estándar IP55, Cable de conexión= Chaqueta PUR 6 x 0,14 blindada, Certificados= CE,
Alimentación Ub=5 - 24V DC, Velocidad máxima (rpm)=6000, Evaluaciones externas=RS422, Protección contra inversión de polaridad=Sí, Rango de medición=360°, Resolución (bit)=4 – 18, Linealidad (25°C)=< 0,35°, Repetibilidad=≤ 0,1°, Tiempo monoflop típ/máx (μs)=20, Rango de temperatura=-30°C a +80°C, Clase de protección=estándar IP55, Certificados=CE Seleccione el tamaño de la brida. ¡Todas las fotos de los productos son ejemplos sin compromiso! Reservados los cambios técnicos.
Alimentación Ub=5 - 24V DC, Velocidad máxima (rpm)=6000, Evaluaciones externas=RS422, Protección contra inversión de polaridad=Sí, Rango de medición=360°, Resolución (bit)=4 – 18, Linealidad (25°C)=< 0,35°, Repetibilidad=≤ 0,1°, Tiempo monoflop típ/máx (μs)=20, Rango de temperatura=-30°C a +80°C, Clase de protección=estándar IP55, Certificados=CE Seleccione el tamaño de la brida. ¡Todas las fotos de los productos son ejemplos sin compromiso! Reservados los cambios técnicos.
Alimentación Ub=5 - 24V DC, Velocidad máxima (rpm)=6000, Evaluaciones externas=RS422, Protección contra inversión de polaridad=Sí, Rango de medición=360°, Resolución (bit)=4 – 18, Linealidad (25°C)=< 0,35°, Repetibilidad=≤ 0,1°, Tiempo monoflop típ/máx (μs)=20, Rango de temperatura=-30°C a +80°C, Clase de protección=estándar IP55, Certificados=CE Seleccione el tamaño de la brida. ¡Todas las fotos de los productos son ejemplos sin compromiso! Reservados los cambios técnicos.
Fuente de alimentación Ub= 5 - 24 V CC, Frecuencia de pulso máxima (kHz)= ≤ 100, Velocidad máxima (RPM)= 6000 (1024 pulsos), 3000 (2048 pulsos), Señales de salida=A+B, -AB/90°, Impulsos/Revolución= 1 - 2.048, Interfaz= HTL (push-pull), TTL, Rango de temperatura= -30°C a +80°C, Evaluaciones externas= NPN, PNP, RS422, Clase de protección= estándar IP55, Cable de conexión= Chaqueta PUR 6 x 0,14 blindada, Certificados= CE,
Fuente de alimentación Ub= 5 - 24 V CC, Frecuencia de pulso máxima (kHz)= ≤ 100, Velocidad máxima (RPM)= 6000 (1024 pulsos), 3000 (2048 pulsos), Señales de salida=A+B, -AB/90°, Impulsos/Revolución= 1 - 2.048, Interfaz= HTL (push-pull), TTL, Rango de temperatura= -30°C a +80°C, Evaluaciones externas= NPN, PNP, RS422, Clase de protección= estándar IP55, Cable de conexión= Chaqueta PUR 6 x 0,14 blindada, Certificados= CE,
Codificador incremental o codificador absoluto
La característica distintiva de un encóder incremental es que mide y señala un cambio de ángulo. En otras palabras, tras encenderse, un codificador incremental sólo señala su posición angular cuando se le proporciona un punto de referencia a partir del cual puede realizar una medición.
Un encóder absoluto, por el contrario, informa de su posición sin ambigüedades dentro de una escala o rango. Esto significa que un encóder absoluto informa de su posición después de encenderse sin necesitar ningún dato de referencia. Lo que ocurre tras la conexión es, por tanto, un punto de referencia importante para distinguir entre un encóder absoluto y un encóder incremental.

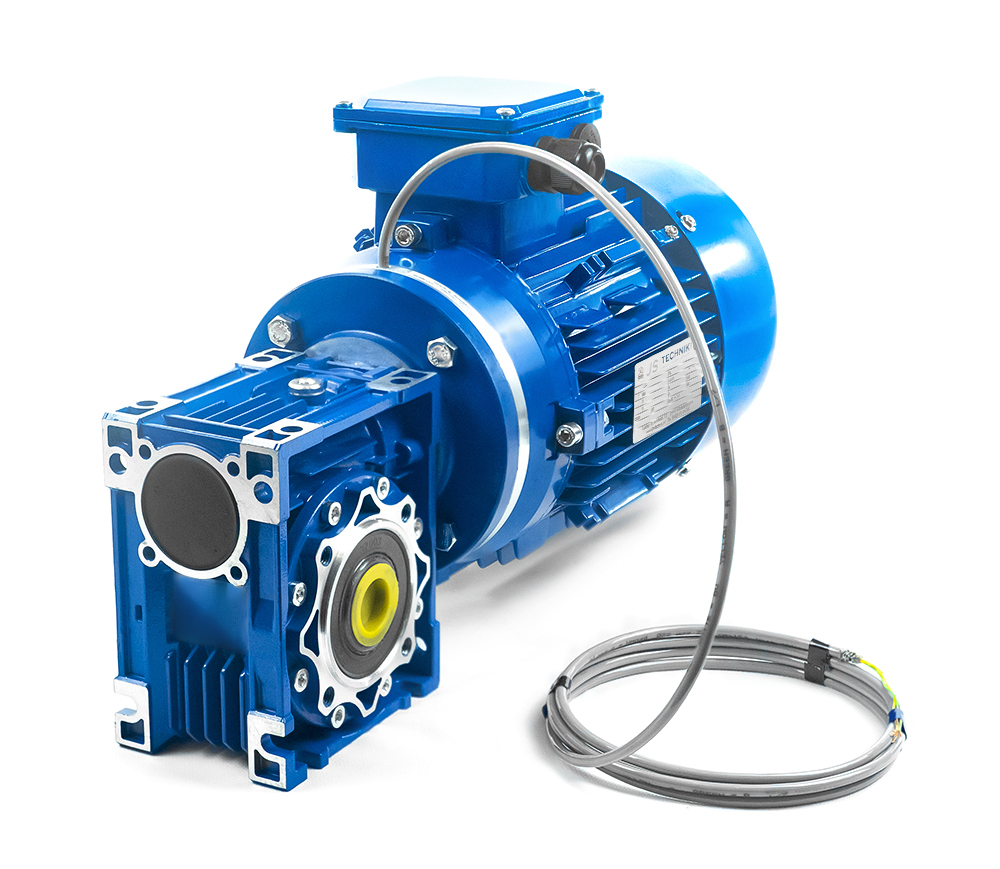

Encoder montado entre el motor y la caja de cambios
Codificador incremental (básico)
Con el encóder incremental BASIC, las tareas de posicionamiento de alta precisión pueden realizarse de forma sencilla y rentable. Es adecuado para todos los sistemas de control que procesan señales HTL. El codificador rotatorio Basic es una solución económica para tareas de posicionamiento sencillas con una señal de salida A90°B y una resolución de entre 1 y 64 impulsos por revolución.
Encóder incremental (NOVA+)
El encóder incremental NOVA+ facilita la realización de tareas de posicionamiento de alta precisión y es compatible con prácticamente todos los controladores (HTL y TTL). El NOVA+ tiene una resolución excepcional con una señal de salida A90°B /Ā90°B de hasta 2048 impulsos por revolución.
Codificador absoluto (AST)
El encóder absoluto monovuelta AST garantiza una interacción óptima entre los distintos componentes del sistema y facilita la realización de tareas de posicionamiento de alta precisión. Nuestros clientes
suelen instalar el encóder en entornos en los que la seguridad y la precisión son de vital importancia.
