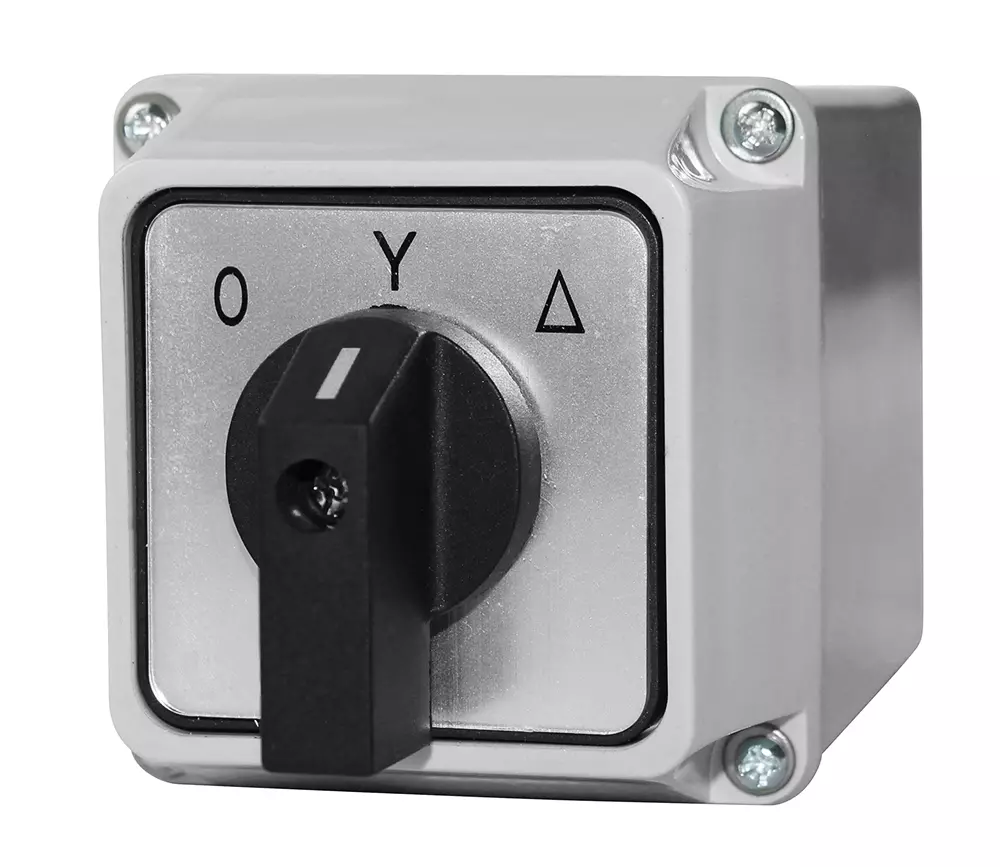

Interruptor estrella - delta - leva

El circuito YΔ se utiliza para arrancar motores trifásicos más grandes con rotores de jaula de ardilla con un consumo de energía reducido. De este modo se evita que se disparen los dispositivos de protección contra sobreintensidades debido a la corriente de arranque, por lo demás elevada, durante el arranque directo.En el proceso de arranque, el motor trifásico se conecta primero en una conexión en estrella para el arranque y, a continuación, el motor se conecta en una conexión en triángulo. El consumo de potencia del motor al arrancar en conexión en estrella es 1/3 de la potencia en conexión en triángulo. La conmutación YΔ ha quedado en gran medida obsoleta debido al uso de convertidores de frecuencia. A diferencia de la conmutación YΔ, los convertidores de frecuencia pueden utilizarse para conseguir un consumo de corriente reducido sin dejar de obtener un par de arranque elevado.

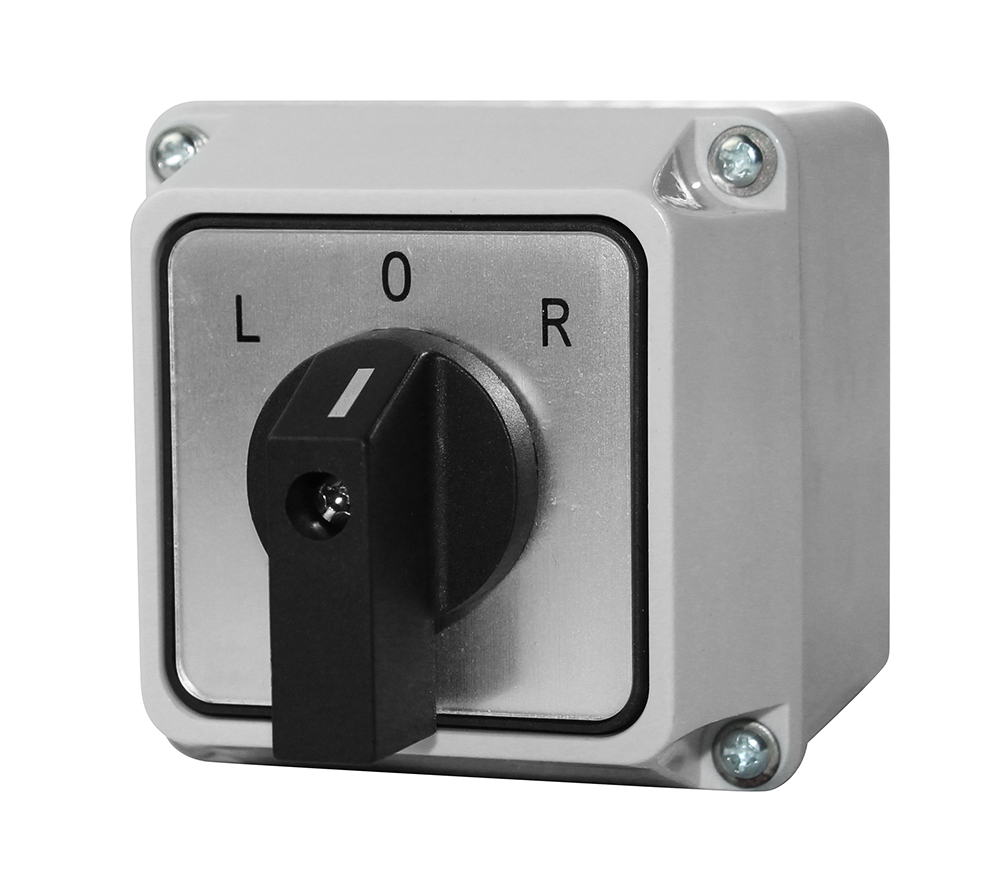

Interruptores de inversión como interruptores de leva

Los conmutadores inversores trifásicos se utilizan para invertir el sentido de giro de los motores trifásicos. Al conmutar, se invierten dos fases del sistema trifásico para que el motor arranque en sentido contrario. Normalmente, se conmutan las tres fases y el motor se desconecta completamente de la red en la posición "0". En el siguiente paso, el motor se conecta de nuevo con dos fases invertidas.
