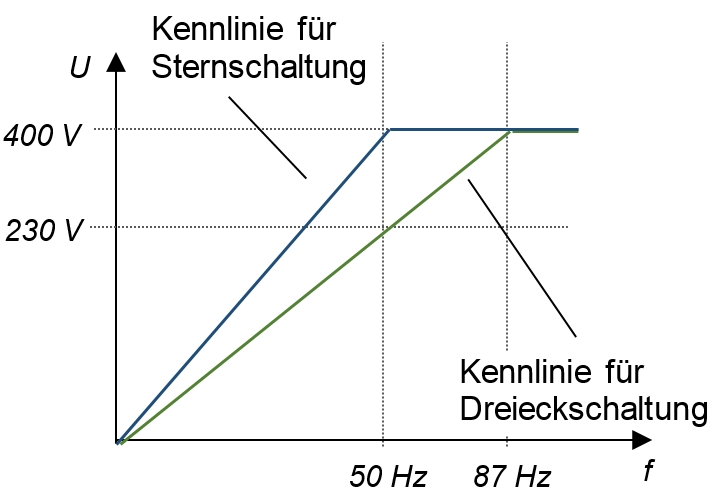

3. ¿Cuándo se utiliza la curva característica de 87 Hz en el inversor?
La curva característica de 87 Hz se utiliza cuando se requiere un par constante a alta velocidad.
He aquí un ejemplo:
Un motor eléctrico con 1,5 KW, 230/ 400V/ D/Y, 50 Hz, 1430 rpm, 3,21 A en una conexión en estrella se convierte a una conexión en triángulo. La tensión de la bobina es entonces 3x 230 V, pero está diseñada para 3 x 400 V. El convertidor de frecuencia trifásico lo consigue a 87 hercios.
Los datos del motor descritos anteriormente se multiplican así por el factor √ 3 (1,73). A 87 Hz, aumentan a 2,6 KW, 400 V, 2474 rpm y 5,55 A a par constante.
Esto significa que el convertidor de frecuencia debe adaptarse al mayor amperaje. Para esta aplicación, habrá que utilizar al menos un convertidor de frecuencia de 1 o incluso 2 series más grandes.
Nota importante:
El uso por encima de 50 hercios sólo debe realizarse durante periodos cortos. Debido al aumento de las pérdidas mecánicas y a la mayor carga térmica resultante, se recomienda utilizar un motor trifásico inmediatamente superior.
