Motor media tensión 315X1-2-185 kW-2pol-B3

Motor de media tensión, Potencia= 185 kW, Velocidad= 3000 rpm, diseño= B3, Tensión= 6kV, Eficiencia= 94,1%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 65 x 140mm, Sensor de temperatura= 3 x termistores PTC, Peso= 1740 kg, Modo de funcionamiento= S1- 100 % ED. Los motores de 2 polos no son aptos para rotación bidireccional y solo se pueden accionar con un embrague. De acuerdo con VDE 0105 e IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

16.855,09 €*

Detalles

Motor media tensión 315X2-2-200 kW-2pol-B3

Motor de media tensión, Potencia= 200 kW, Velocidad= 3000 rpm, diseño= B3, Tensión= 6kV, Eficiencia= 94,3%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 65 x 140mm, Sensor de temperatura= 3 x termistores PTC, Peso= 1800 kg, Modo de funcionamiento= S1- 100 % ED. Los motores de 2 polos no son aptos para rotación bidireccional y solo se pueden accionar con un embrague. De acuerdo con VDE 0105 e IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

17.999,99 €*

Detalles

Motor media tensión 315X3-2-220 kW-2pol-B3

Motor de media tensión, Potencia= 220 kW, Velocidad= 3000 rpm, diseño= B3, Tensión= 6kV, Eficiencia= 94,4%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 65 x 140mm, Sensor de temperatura= 3 x termistores PTC, Peso= 1860 kg, Modo de funcionamiento= S1- 100 % ED. Los motores de 2 polos no son aptos para rotación bidireccional y solo se pueden accionar con un embrague. De acuerdo con VDE 0105 e IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

18.893,95 €*

Detalles

Motor media tensión 315X4-2-250 kW-2pol-B3

Motor de media tensión, Potencia= 250 kW, Velocidad= 3000 rpm, diseño= B3, Tensión= 6kV, Eficiencia= 94,4%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 65 x 140mm, Sensor de temperatura= 3 x termistores PTC, Peso= 1930 kg, Modo de funcionamiento= S1- 100 % ED. Los motores de 2 polos no son aptos para rotación bidireccional y solo se pueden accionar con un embrague. De acuerdo con VDE 0105 e IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

19.450,97 €*

Detalles

Motor media tensión 315X1-4-185 kW-4pol-B3

Motor de media tensión, Potencia= 185 kW, Velocidad= 1500 rpm, diseño=B3, Tensión= 6kV, Eficiencia= 94,3%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 80 x 170mm, Sensor de temperatura= 3 x termistores PTC, Peso= 1750 kg, Modo de funcionamiento= S1- 100 % ED. De acuerdo con VDE 0105 e IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

20.529,71 €*

Detalles

Motor media tensión 315X5-2-280 kW-2pol-B3

Motor de media tensión, Potencia= 280 kW, Velocidad= 3000 rpm, diseño= B3, Tensión= 6kV, Eficiencia= 94,4%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 65 x 140mm, Sensor de temperatura= 3 x termistores PTC, Peso= 2000 kg, Modo de funcionamiento= S1- 100% ED. Los motores de 2 polos no son aptos para rotación bidireccional y solo se pueden accionar con un embrague. De acuerdo con VDE 0105 e IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

21.131,76 €*

Detalles

Motor media tensión 315X2-4-200 kW-4pol-B3

Motor de media tensión, Potencia= 200 kW, Velocidad= 1500 rpm, diseño= B3, Tensión= 6kV, Eficiencia= 94,3%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 80 x 170mm, Sensor de temperatura= 3 x termistores PTC, Peso= 1800 kg, Modo de funcionamiento= S1- 100 % ED. De acuerdo con VDE 0105 o IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

21.343,86 €*

Detalles

Motor media tensión 315X3-4-220 kW-4pol-B3

Motor de media tensión, Potencia= 220 kW, Velocidad= 1500 rpm, diseño= B3, Tensión= 6kV, Eficiencia= 94,5%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 80 x 170mm, Sensor de temperatura= 3 x termistores PTC, Peso= 1870 kg, Modo de funcionamiento= S1- 100 % ED. De acuerdo con VDE 0105 e IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

22.221,07 €*

Detalles

Motor media tensión 315X1-6-185 kW-6pol-B3

Motor de media tensión, Potencia= 185 kW, Velocidad= 1000 rpm, diseño= B3, Tensión= 6kV, Eficiencia= 93,3%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 80 x 170mm, Sensor de temperatura= 3 x termistores PTC, Peso= 2050 kg, Modo de funcionamiento= S1- 100 % ED. De acuerdo con VDE 0105 e IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

22.511,47 €*

Detalles

Motor media tensión 315X2-6-200 kW-6pol-B3

Motor de media tensión, Potencia= 200 kW, Velocidad= 1000 rpm, diseño= B3, Tensión= 6kV, Eficiencia= 93,4%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 80 x 170mm, Sensor de temperatura= 3 x termistores PTC, Peso= 2120 kg, Modo de funcionamiento= S1- 100 % ED. De acuerdo con VDE 0105 e IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

23.441,76 €*

Detalles

motor media tensión 355X3-2-315 kW-2pol-B3- 10kV

Motor de media tensión, Potencia= 315 kW, Velocidad= 3000 rpm, diseño= B3, Tensión= 10kV, Eficiencia= 94,2%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 75 x 140mm, Sensor de temperatura= 3 x termistores PTC, Peso= 2440 kg, Modo de funcionamiento= S1- 100 % ED. Los motores de 2 polos no son aptos para rotación bidireccional y solo se pueden accionar con un embrague. De acuerdo con VDE 0105 e IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

23.556,67 €*

Detalles

Motor media tensión 315X4-4-250 kW-4pol-B3

Motor de media tensión, Potencia= 250 kW, Velocidad= 1500 rpm, diseño= B3, Tensión= 6kV, Eficiencia= 94,5%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 80 x 170mm, Sensor de temperatura= 3 x termistores PTC, Peso= 1940 kg, Modo de funcionamiento= S1- 100 % ED. De acuerdo con VDE 0105 e IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

23.623,86 €*

Detalles

Motor media tensión 355X1-2-315 kW-2pol-B3

Motor de media tensión, Potencia= 315 kW, Velocidad= 3000 rpm, diseño= B3, Tensión= 6kV, Eficiencia= 94,6%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 75 x 140mm, Sensor de temperatura= 3 x termistores PTC, Peso= 2240 kg, Modo de funcionamiento= S1- 100 % ED. Los motores de 2 polos no son aptos para rotación bidireccional y solo se pueden accionar con un embrague. De acuerdo con VDE 0105 e IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

24.211,37 €*

Detalles

Motor media tensión 315X5-4-280 kW-4pol-B3

Motor de media tensión, Potencia= 280 kW, Velocidad= 1500 rpm, diseño= B3, Tensión= 6kV, Eficiencia= 94,5%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 80 x 170mm, Sensor de temperatura= 3 x termistores PTC, Peso= 2085 kg, Modo de funcionamiento= S1- 100 % ED. De acuerdo con VDE 0105 e IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

24.769,11 €*

Detalles

Motor media tensión 355X4-2-355 kW-2pol-B3- 10kV

Motor de media tensión, Potencia= 355 kW, Velocidad= 3000 rpm, diseño= B3, Tensión= 10kV, Eficiencia= 94,4%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 75 x 140mm, Sensor de temperatura= 3 x termistores PTC, Peso= 2600 kg, Modo de funcionamiento= S1- 100 % ED. Los motores de 2 polos no son aptos para rotación bidireccional y solo se pueden accionar con un embrague. De acuerdo con VDE 0105 e IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

24.940,23 €*

Detalles

Motor media tensión 355X2-2-355 kW-2pol-B3

Motor de media tensión, Potencia= 355 kW, Velocidad= 3000 rpm, diseño= B3, Tensión= 6kV, Eficiencia= 94,7%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 75 x 140mm, Sensor de temperatura= 3 x termistores PTC, Peso= 2340 kg, Modo de funcionamiento= S1- 100 % ED. Los motores de 2 polos no son adecuados para la rotación bidireccional y solo se pueden accionar con un embrague. De acuerdo con VDE 0105 e IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

25.664,04 €*

Detalles

Motor media tensión 355X3-2-400 kW-2pol-B3

Motor de media tensión, Potencia= 400 kW, Velocidad= 3000 rpm, diseño= B3, Tensión= 6kV, Eficiencia= 94,7%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 75 x 140mm, Sensor de temperatura= 3 x termistores PTC, Peso= 2440 kg, Modo de funcionamiento= S1- 100 % ED. Los motores de 2 polos no son aptos para rotación bidireccional y solo se pueden accionar con un embrague. De acuerdo con VDE 0105 e IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

27.203,89 €*

Detalles

Motor media tensión 355X1-4-315 kW-4pol-B3

Motor de media tensión, Potencia= 315 kW, Velocidad= 1500 rpm, diseño= B3, Tensión= 6kV, Eficiencia= 94,6%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 100 x 210mm, Sensor de temperatura= 3 x termistores PTC, Peso= 2380 kg, Modo de funcionamiento= S1- 100 % ED. De acuerdo con VDE 0105 o IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

27.715,83 €*

Detalles

Motor media tensión 355X4-2-450 kW-2pol-B3

Motor de media tensión, Potencia= 450 kW, Velocidad= 3000 rpm, diseño= B3, Tensión= 6kV, Eficiencia= 94,8%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 75 x 140mm, Sensor de temperatura= 3 x termistores PTC, Peso= 2550 kg, Modo de funcionamiento= S1- 100 % ED. Los motores de 2 polos no son aptos para rotación bidireccional y solo se pueden accionar con un embrague. De acuerdo con VDE 0105 e IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

28.836,10 €*

Detalles

Motor media tensión 355X1-6-250 kW-6pol-B3

Motor de media tensión, Potencia= 250 kW, Velocidad= 1000 rpm, diseño=B3, Tensión= 6kV, Eficiencia= 93,6%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 100 x 210mm, Sensor de temperatura= 3 x termistores PTC, Peso= 2600 kg, Modo de funcionamiento= S1- 100 % ED. De acuerdo con VDE 0105 e IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

29.299,85 €*

Detalles

Motor media tensión 355X2-4-355 kW-4pol-B3

Motor de media tensión, Potencia= 355 kW, Velocidad= 1500 rpm, diseño= B3, Tensión= 6kV, Eficiencia= 94,7%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 100 x 210mm, Sensor de temperatura= 3 x termistores PTC, Peso= 2490 kg, Modo de funcionamiento= S1- 100 % ED. De acuerdo con VDE 0105 o IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

29.378,77 €*

Detalles

Motor media tensión 355X3-4-315 kW-4pol-B3- 10kV

Motor de media tensión, Potencia= 315 kW, Velocidad= 1500 rpm, diseño= B3, Tensión= 10kV, Eficiencia= 94,2%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 100 x 210mm, Sensor de temperatura= 3 x termistores PTC, Peso= 2620 kg, Modo de funcionamiento= S1- 100 % ED. De acuerdo con VDE 0105 e IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

29.486,08 €*

Detalles

Motor media tensión 355X2-6-280 kW-6pol-B3

Motor de media tensión, Potencia= 280 kW, Velocidad= 1000 rpm, diseño= B3, Tensión= 6kV, Eficiencia= 93,8%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 100 x 210mm, Sensor de temperatura= 3 x termistores PTC, Peso= 2720 kg, Modo de funcionamiento= S1- 100 % ED. De acuerdo con VDE 0105 e IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

31.057,85 €*

Detalles

Motor media tensión 355X3-4-400 kW-4pol-B3

Motor de media tensión, Potencia= 400 kW, Velocidad= 1500 rpm, diseño=B3, Tensión= 6kV, Eficiencia= 94,9%, Pintura= RAL 5010 (azul genciana), Grado de protección= IP54, Eje= 100 x 210mm, Sensor de temperatura= 3 x termistores PTC, Peso= 2620 kg, Modo de funcionamiento= S1- 100 % ED. De acuerdo con VDE 0105 e IEC 364, todos los trabajos en el accionamiento eléctrico solo pueden ser realizados por personal cualificado debe ser realizado por personal calificado. Para modificaciones o diseños especiales, envíenos una consulta. ¡Todas las fotos de productos son ejemplos no vinculantes!

31.141,51 €*

Detalles

Motores de media tensión de alta calidad

Estos grandes motores industriales están disponibles hasta 40.000KW y funcionan con media tensión. Por regla general Suelen ser motores a medida que se fabrican según las especificaciones del cliente. El número de pares de polos es entre 2 y 20 polos. El grado de protección está disponible en las gamas IP23, IP55 a IP65.

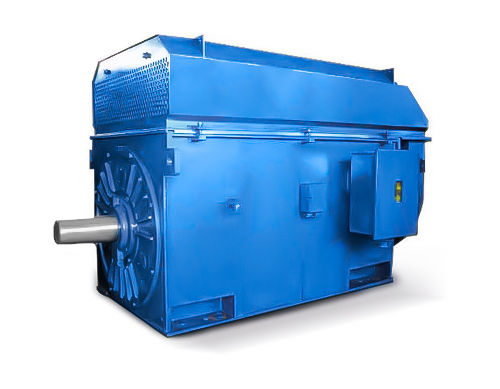

Motor de media tensión con refrigeración por aire

Motores de media tensión - tipos de refrigeración

IC 411, refrigerado por aletas
IC 611, con intercambiador de calor aire-aire
IC 81W, con intercambiador de calor aire-agua
IC 01, con ventilación pasante

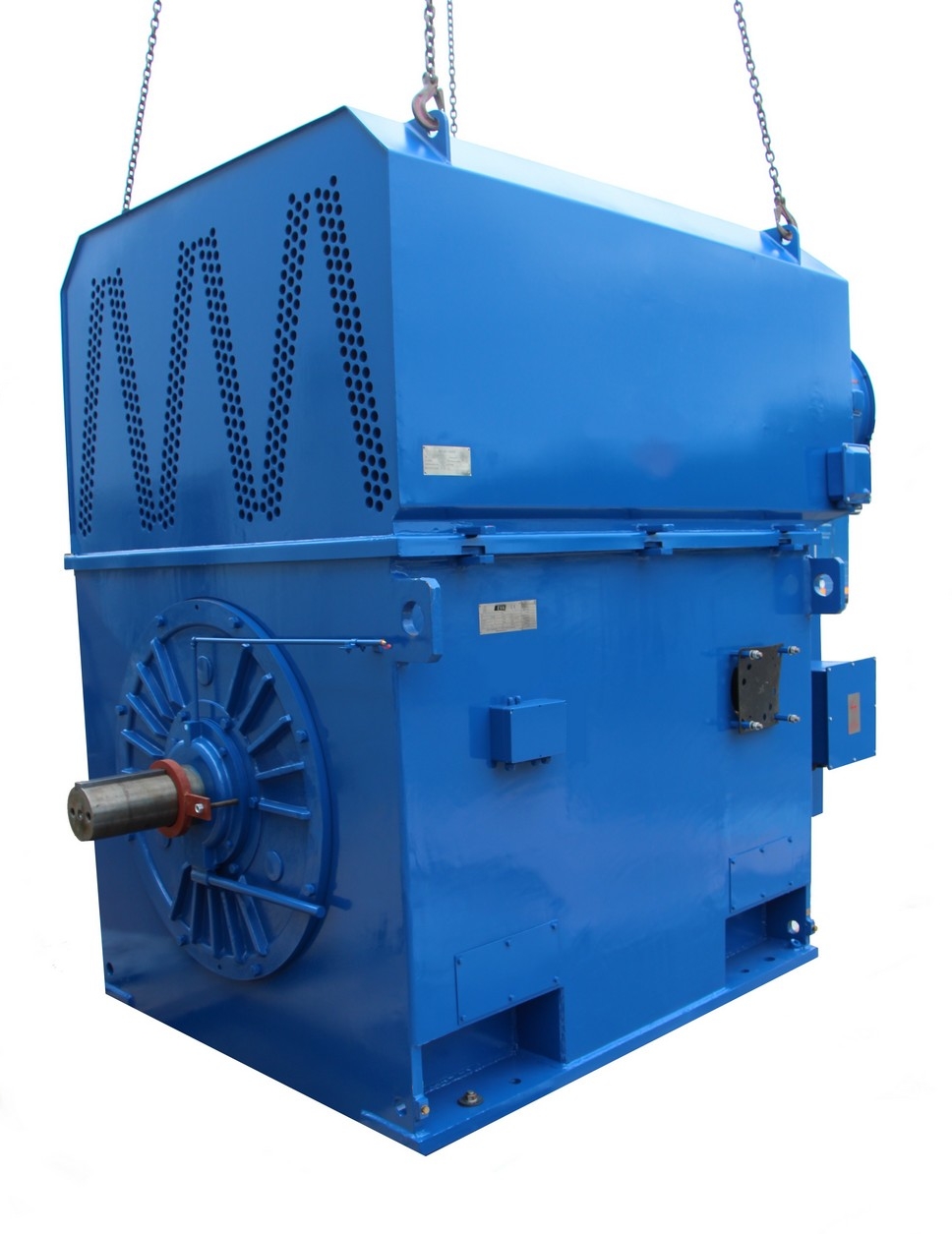

Rotor de anillo colector - Motor de media tensión

Tensiones nominales comunes

50 Hz: 2000V / 3000V / 3300V / 5000V / 5500V / 6000V / 6300V / 6600V / 10000V / 10500V / 11000V

60 Hz: 4160 V / 13800 V. La tolerancia de tensión permitida es de ± 5%. Tensiones especiales y tolerancias de tensión especiales están disponibles bajo pedido.

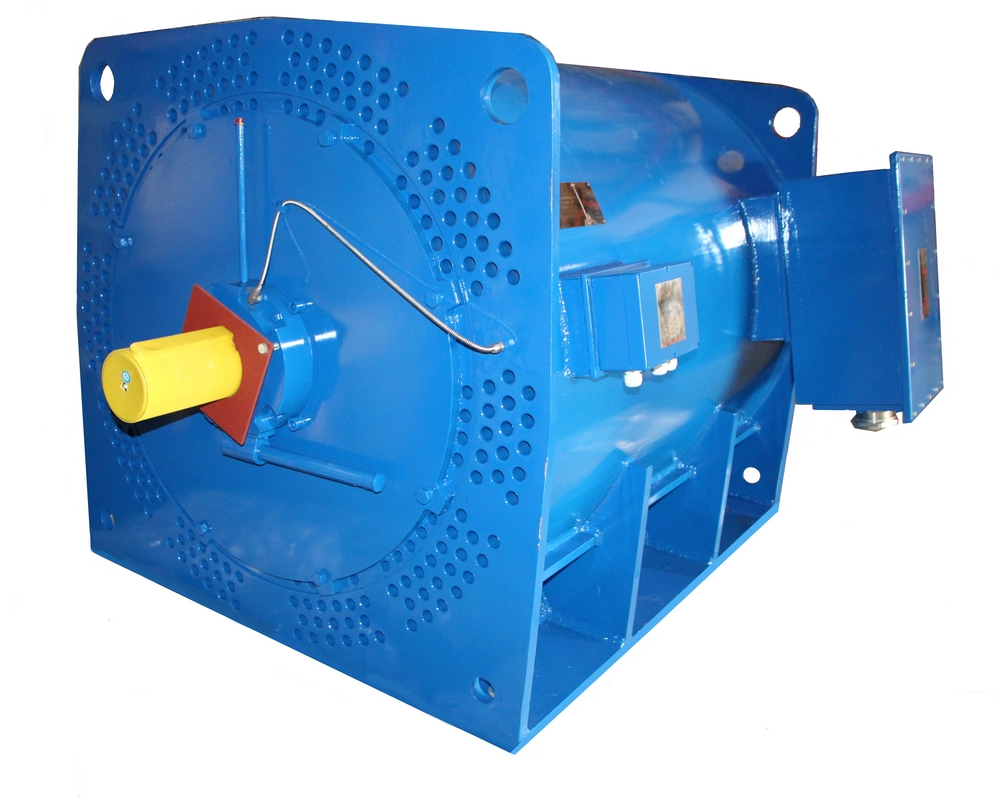

Motor de media tensión, refrigeración por tubo

Motor de media tensión con refrigeración por tubo

Pruebas

Las siguientes pruebas del motor se realizan opcionalmente en fábrica:
Prueba de alta tensión, comprobación del sentido de giro, medición de la resistencia del bobinado, prueba de resistencia del aislamiento, Prueba en vacío, prueba de cortocircuito, medición de la gravedad de las vibraciones, medición de la tensión del eje, comprobación funcional de los accesorios, medición del ruido, inspección visual y documentación. Prueba de carga completa si es necesario, Prueba de calentamiento, prueba de impulsos de choque y medición del factor de disipación.

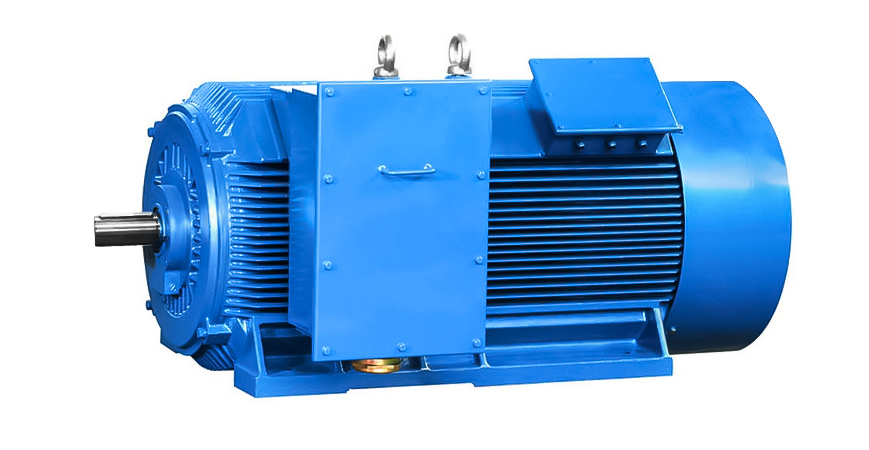

Motor de media tensión refrigerado por costillas con caja de bornes en la parte superior

Protección / supervisión del motor

Los motores de media tensión de alta calidad pueden suministrarse con control de temperatura para el bobinado y el cojinete por ejemplo, 6 x termómetros de resistencia Pt100 en el bobinado del estator y 2 x Pt100 Termómetros de resistencia en los cojinetes de los lados A + B. Los terminales de conexión de los termómetrosestán diseñados en una caja de bornes independiente. Además, una amplia gama de otros Sensores están disponibles bajo pedido. La mayoría de los motores se suministran con un calentador de parada.
